Name: FM-TP1350 Máquina de revestimento de ar quente sem plástico
Brand: Wenzhou Fengming Machinery Co., Ltd.
SKU: FM-TP1020-1320
Price: 931,000.00 USD
Availability: InStock

Casa > produtos > Revestimento de alta velocidade >

FM-TP1350 Máquina de revestimento de ar quente sem plástico

Ar quente Sem máquina de revestimento de plástico

250 m/min Sem máquina de revestimento de plástico

1320 mm Sem máquina de revestimento de plástico

Lugar de origem:

China

Marca:

FENGMING

Certificação:

Número do modelo:

FM-TP1020-1320

Contacte-nos

Solicite um orçamento

FM-TP1350 Máquina de revestimento de ar quente sem plástico

Detalhes do produto

Modelo NÃO.:

FM-TP

Modelo:

FM-TP1320

Max. Largura da Web:

1320 mm

Max. Largura do revestimento:

1320 mm

Max. Diâmetro do desenrolador e do rebobinador:

1524 mm

Velocidade de Máximo Revestimento:

250m/min

Método de secagem:

Secagem por ar quente e infravermelho

Comprimento da faca de ar:

1350 mm

Material de revestimento:

Papel de arte, papel de cartão, papel Kraft

Espessura do material:

30-250

Pacote de Transporte:

Paleta de madeira com embalagem de filme

Especificação:

1350 mm

Marca registrada:

Fengming

Origem:

Zhejiang, China

Código HS:

8420100090

Habilidade da fonte:

3 Conjuntos / Mês

Tipo:

Air Doctor Coater

Tipo acionado:

Pneumático

Nota Automática:

Automático

Material de embalagem:

Papel

Tipo de embalagem:

caixas

Aplicativo:

pacotes do alimento

Personalização:

Disponível | Solicitação personalizada

Termos de pagamento e envio

Quantidade de ordem mínima

Detalhes da embalagem

paletes de madeira

Tempo de entrega

30 dias de trabalho

Termos de pagamento

T/T, L/C

Habilidade da fonte

15 grupos

PRODUTOS CONEXOS

Máquina de revestimento de papel à prova de álcool de papel duplex

Obtenha o melhor preço

Máquina de revestimento de papel duplex de 2400 mm, máquina de revestimento de papel fabricante na China com alto desempenho

Obtenha o melhor preço

FM-TP1450 Máquina de revestimento livre de plástico para papel de embalagem de copos

Obtenha o melhor preço

FM-TP1450 máquina de revestimento livre de plástico para papel revestido

Obtenha o melhor preço

Contacte-nos

Contato agora

Descrição do produto

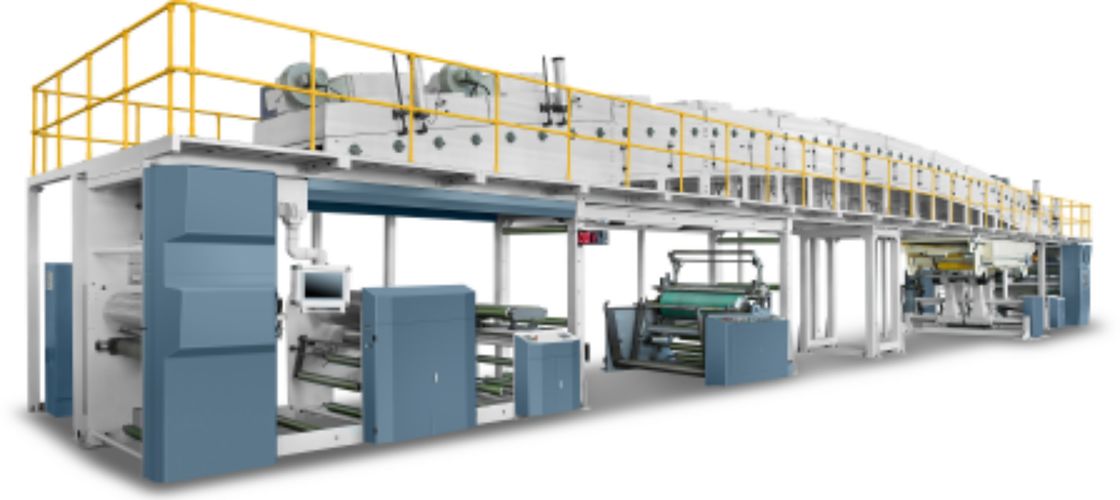

FM-TP1350 Máquina de Revestimento a Ar Quente Sem Revestimento Plástico para Produção Automática de Papel para Embalagem

Descrição da Configuração da Máquina de Revestimento
FM-TP1320 é uma máquina de revestimento com tecnologia especial desenvolvida pela Wenzhou Fengming Machinery Co., Ltd. para responder à tendência de proteção ambiental verde e substituir efetivamente a produção de produtos de papel com laminação PE / PLA tecnologia. Esta máquina foi projetada para papel fino sem revestimento plástico. A parte inferior desta máquina adota PLC para controle lógico, e a parte superior adota tela sensível ao toque para troca homem-máquina. A potência de toda a máquina é acionada por conversão de frequência e controlador de movimento. A velocidade de revestimento é ajustada de forma contínua através da interface de troca homem-máquina. O sistema de secagem adota controle duplo de controle de temperatura e curva de velocidade para proporcionar uma experiência mais concisa, segura e humanizada para operação e manutenção.

Principal Eléctrico Configuração:

PLC: Yaskawa, Japão
Troca homem-máquina: WIENVIEW
Potência de rebobinamento e desenrolamento: Danma
Revestimento e Secagem potência do forno: Yaskawa, Japão
Sistema de feedback: Koyo, Japão
Sistema de controle de temperatura: Omron, Japão
Aparelhos elétricos de baixa tensão: Eaton
Ajuste de potência: Hanmei

Configuração de toda a máquina:

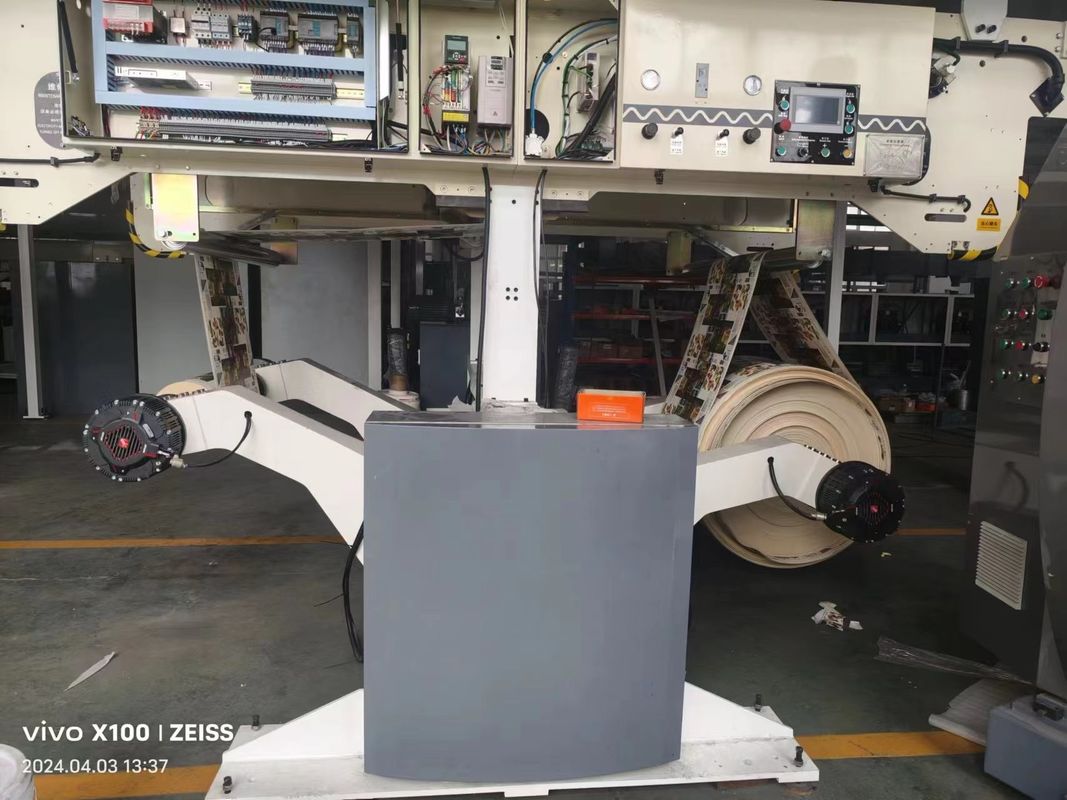

Sistema de desenrolamento: adota um sistema rotativo automático de alimentação e desenrolamento, o desenrolamento adota acionamento servo assíncrono, recarregamento dos eixos A e B através de um motor rotativo, mecanismo de corte automático para obter papel de junção de volta de alta velocidade sem parar.
A tensão adota conversor de frequência para controlar servo assíncrono para descarga ativa, e a velocidade de descarga é controlada por vetor de conversor de frequência para fazer toda a máquina atingir uma tensão constante.
O processo adota o dispositivo de correção EPC para corrigir o desvio do papel original.

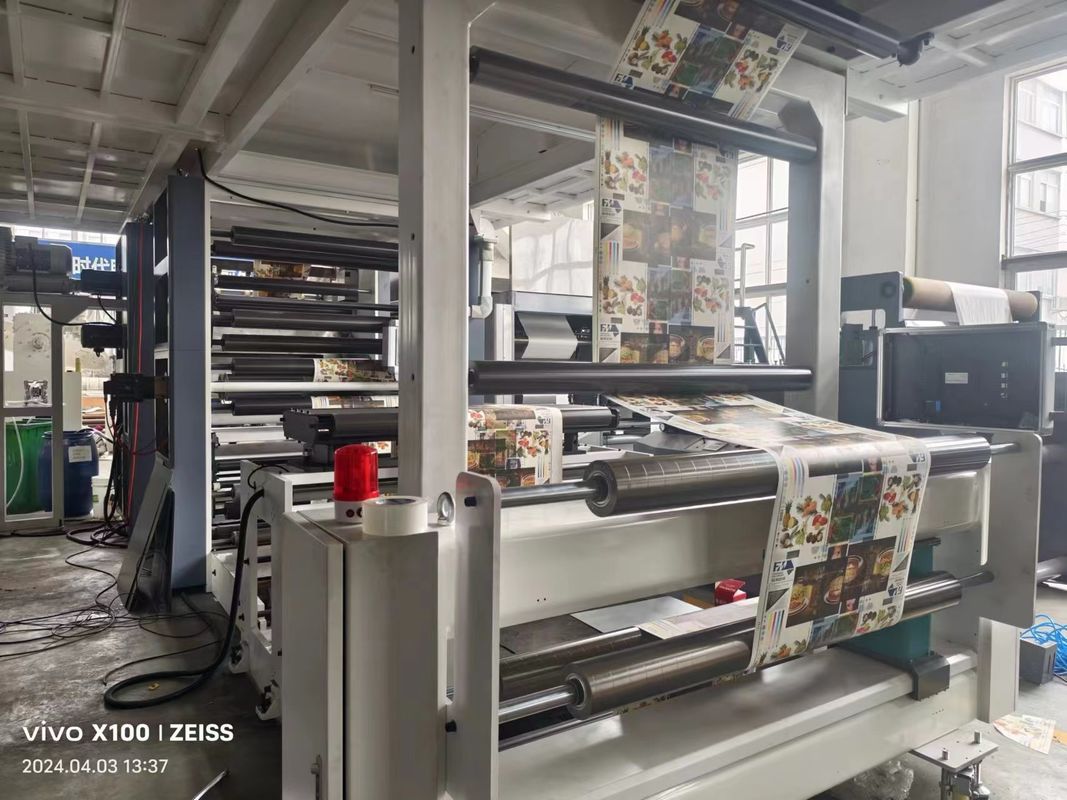

Dispositivo de revestimento

O revestimento adota servo Yaskawa para controlar o revestimento anilox rolo para revestimento quantitativo.
A parte de fornecimento de cola é controlada por uma bomba de diafragma pneumática.

Parte de secagem

Forno de revestimento de papel fino curvo especial Fengming
O forno é equipado com um mecanismo automático de passagem de papel, que é conveniente e rápido para passar o papel, e evita o contato de alta temperatura entre os trabalhadores e o forno.
Vale a pena notar que a estrutura única do forno pode efetivamente resolver os sérios problemas de ondulação e enrugamento após o revestimento de papel fino.
O rolo de passagem no forno é equipado com rolamentos. Mas, a fim de reduzir arranhões, um sistema de energia de rolo independente é especialmente equipado. Reduzindo assim a tendência de atrito do rolo.
Todo o forno é equipado com um sistema de descarga de resíduos. Usado para emissão de gases de escape.
A saída do forno é equipada com um sistema de resfriamento a ar para resfriar a superfície do material.

C. Recebimento e tração

Esta parte é equipada com uma pequena potência de tração, e um braço oscilante de tensão é usado para compensação de desvio de velocidade. (De acordo com o material de produção, pode ser dispensado, basta separar o rolo de tração)
Este grupo é equipado com um sistema de correção EPC antes de receber, que é usado para corrigir o desvio do papel após o longo caminho do papel. O enrolamento pode apresentar melhor uma superfície final plana.

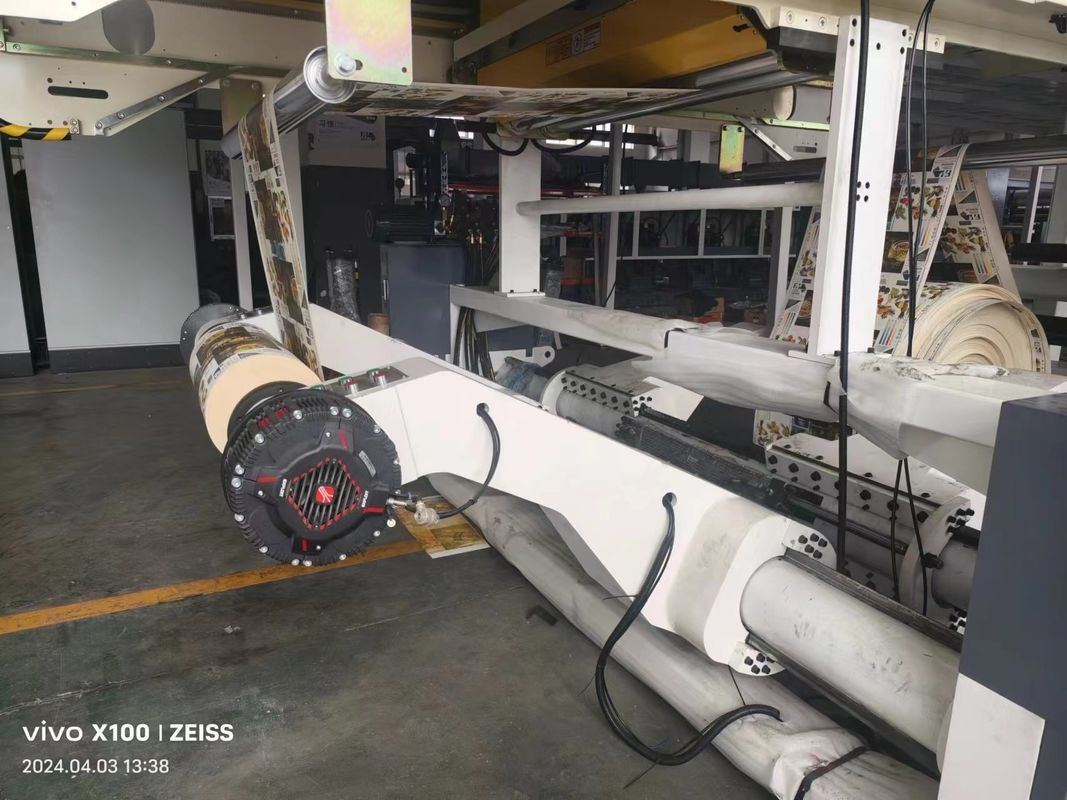

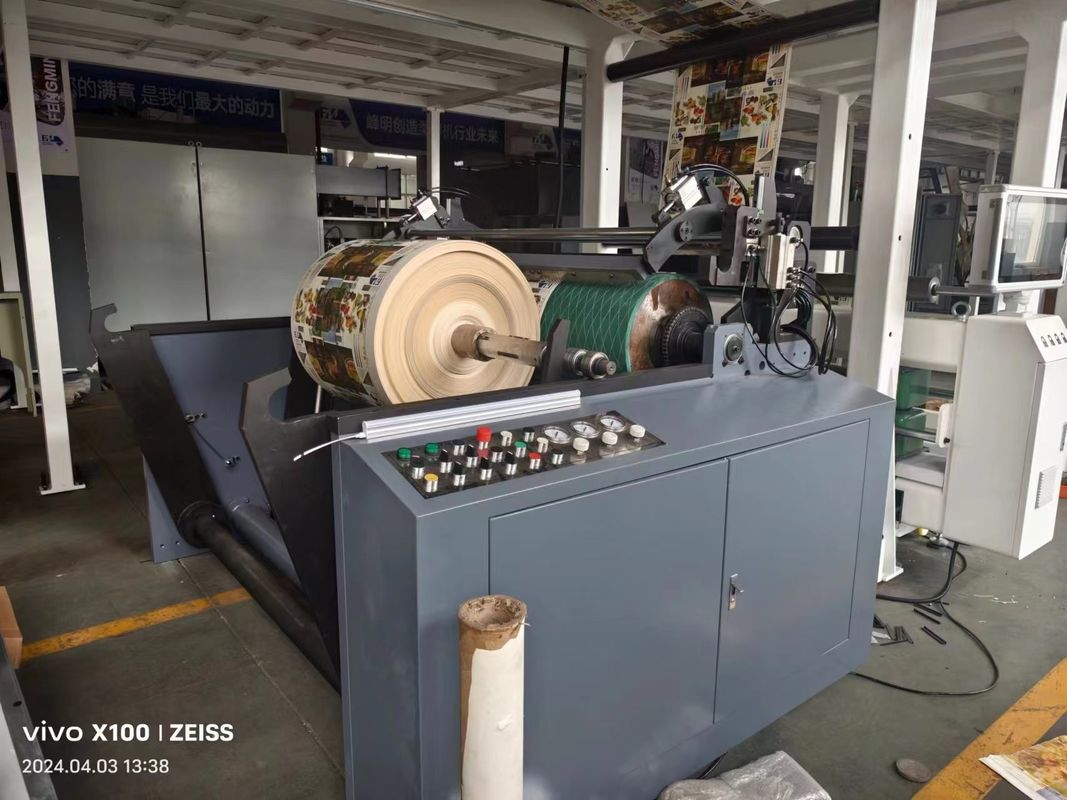

D. Rebobinamento parte

Usando o dispositivo automático de troca de rolo do eixo A e B rotativo.

1. O rebobinamento adota controle servo assíncrono dos rolos A e B, e os rolos A e B podem ser trocados em alta velocidade sem parar a máquina através do mecanismo de corte.
2. O enrolamento é equipado com um sistema de correção automático, e o papel é corrigido automaticamente para garantir o enrolamento suave do papel.
3. O rebobinamento é equipado com um mecanismo de corte para realizar o controle aleatório de rolos grandes e pequenos.

E. Sistema de resfriamento a água (este sistema é opcional para os clientes de acordo com seus requisitos)

Este sistema pode fornecer uma unidade de resfriamento eficiente após o resfriamento a ar e antes do enrolamento. Resfriamento forçado para alguns produtos com grande inércia térmica.
Existem dois rolos de água de resfriamento forçado dispostos em forma de "S", e a potência dos rolos de água vem de um motor de acionamento separado.
A fonte de energia para resfriamento é uma unidade de troca de refrigeração independente com um compressor. Controle independente da temperatura da água de resfriamento.

Configuração de energia (299KW)

A. Sistema de energia (174.56KW)

Item	pc	Potência	Potência total
Motor servo assíncrono de desenrolamento	2	30KW	60KW
Rebobinamento motor servo assíncrono	2	30KW	60KW
Motor servo de revestimento	1	4.4KW	4.4KW
Motor servo de tração	2	4.4KW	8.8KW
Motor rotativo	2	4KW	8KW
Motor de corte	1	1.1KW	1.1KW
Motor de passagem de papel	1	0.75KW	0.75KW
Motor do soprador	7	2.2KW	15.4KW
Motor de reposição de água	1	0.75KW	0.75KW
Motor do rolo do chiller	1	3.7KW	3.7KW
Chiller de água	1	11KW	11KW
Bomba de água	2	0.33KW	0.66KW

B. Sistema de aquecimento: (120KW)

Item	pc	Potência	Potência total
Soprador de ar (1,2,3,4,5)	5	24KW	120KW

IR(Opcional)	7	18KW	126KW

C. Outros (1KW)

Observe que:
   As estatísticas de energia são a potência de projeto e instalada. A potência de trabalho do sistema de energia é basicamente metade da potência instalada. A potência de aquecimento é o valor definido do trabalho real. No entanto, devido à diferença nos parâmetros de configuração e na velocidade de trabalho, o consumo real de energia está sujeito ao uso.
   Esta tabela de configuração e descrição são apenas para referência. Se os produtos da empresa forem atualizados ou alterados, a configuração real do produto prevalecerá.
