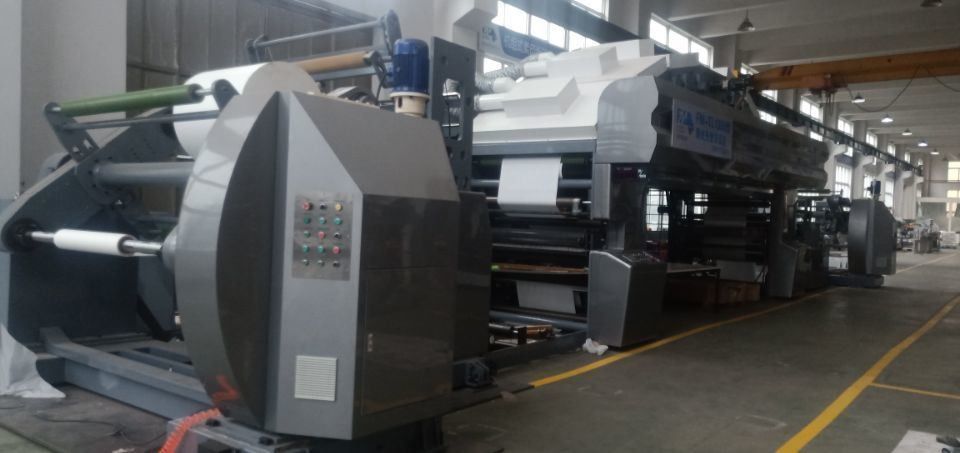

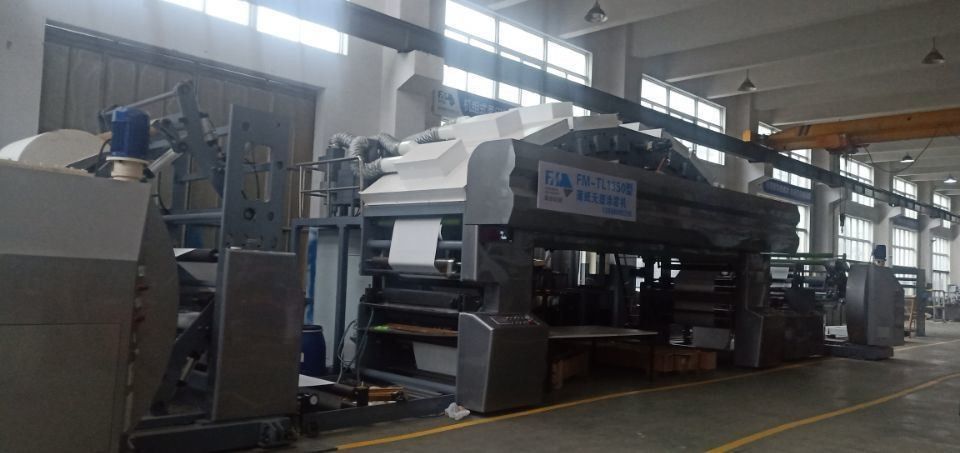

Name: 1350mm Air Doctor Coater FM-Tl1350 Design da máquina de revestimento Sem máquina de laminagem de plástico
Brand: Wenzhou Fengming Machinery Co., Ltd.
SKU: FM-TL1020
Price: 931,000.00 USD
Availability: InStock

Casa > produtos > Não há máquina de revestimento de plástico >

1350mm Air Doctor Coater FM-Tl1350 Design da máquina de revestimento Sem máquina de laminagem de plástico

1350 mm Sem máquina de laminação de plástico

FM-Tl1350 Máquina de laminação de plástico

250 m/min. Revestimento médico de ar

Lugar de origem:

China

Marca:

FENGMING

Certificação:

Número do modelo:

FM-TL1020

Contacte-nos

Solicite um orçamento

1350mm Air Doctor Coater FM-Tl1350 Design da máquina de revestimento Sem máquina de laminagem de plástico

Detalhes do produto

Modelo N.O.:

FM-TL

Largura máxima da teia:

1350 mm

Max. Largura do revestimento:

1350 mm

Max. Diâmetro do desenrolador e do rebobinador:

1524mm

Velocidade de Máximo Revestimento:

250m/min

Método de secagem:

Secagem por ar quente e infravermelho

Comprimento da faca de ar:

1350 mm

Material de revestimento:

Papel de arte, papel de cartão, papel Kraft

Espessura do material:

30-250

Pacote de transporte:

Paleta de madeira com embalagem de filme

Especificações:

1350 mm

Marca comercial:

Fengming

Origem:

Zhejiang, China

Código do SH:

8420100090

Habilidade da fonte:

3 Conjuntos / Mês

Tipo:

Air Doctor Coater

Tipo de motor:

Pneumático

Classificação automática:

Automático

Material de embalagem:

Papel

Tipo de embalagem:

Cartões

Modelo:

FM-Tl1350

Personalização:

Disponível

Termos de pagamento e envio

Quantidade de ordem mínima

Detalhes da embalagem

paletes de madeira

Tempo de entrega

30 dias de trabalho

Termos de pagamento

T/T, L/C

Habilidade da fonte

10 conjuntos

PRODUTOS CONEXOS

Equipamento de revestimento industrial por pó eletrostático / máquina

Obtenha o melhor preço

Máquina de revestimento de copos de papel de parede duplo de alta eficiência

Obtenha o melhor preço

Equipamento industrial de revestimento por pó eletrostático Máquina de revestimento por pó

Obtenha o melhor preço

Máquina de revestimento de duas ranhuras 1100 Largura 70 metros Forno com detecção CCD e detecção de raios X de dois quadros

Obtenha o melhor preço

Contacte-nos

86-577-63796999

Contato agora

Descrição do produto

1350mm Air Doctor Coater FM-Tl1350 Design da máquina de revestimento Sem máquina de laminagem de plástico

Descrição da configuração da máquina de revestimento
A FM-TL1350 é uma máquina de revestimento com tecnologia especial desenvolvida pela Wenzhou Fengming Machinery Co., Ltd.A Comissão propõe a criação de um centro de investigação e de desenvolvimento tecnológico para a investigação e desenvolvimento tecnológico.Laminagem de PE / PLAEsta máquina é projetada para papel fino sem revestimento plástico. A parte inferior desta máquina adota PLC para controle lógico,e a parte superior adota tela sensível ao toque para troca homem-máquinaA potência de toda a máquina é impulsionada pela conversão de frequência e pelo controlador de movimento. A velocidade de revestimento é ajustada sem passo através da interface de troca homem-máquina.O sistema de secagem adota um duplo controlo do controlo de temperatura e da curva de velocidadepara pA Comissão propõe uma experiência mais concisa, segura e humanizada para a exploração e manutenção.

PrincipalEeléctricoCem figuração:

PLC:Yaskawa, Japão
Intercâmbio homem-máquina:VIÇÃO
Potência de enrolamento e desenrolamento: Danma
Revestimento eSecagemPotência do forno: Yaskawa, Japão
Sistema de feedback:Koyo, Japão
Sistema de controlo de temperatura: Omron, Japão
Aparelhos elétricos de baixa tensão: Eaton
Ajuste de potência: Hanmei

Configuração de toda a máquina:

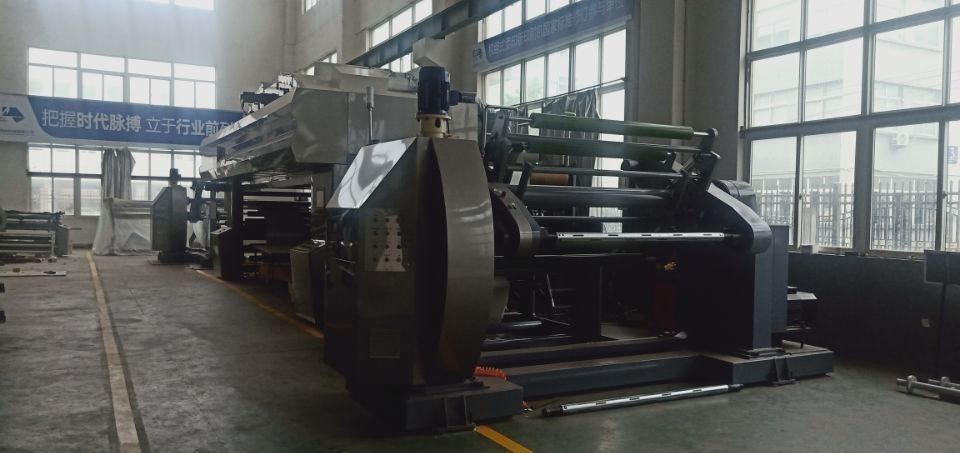

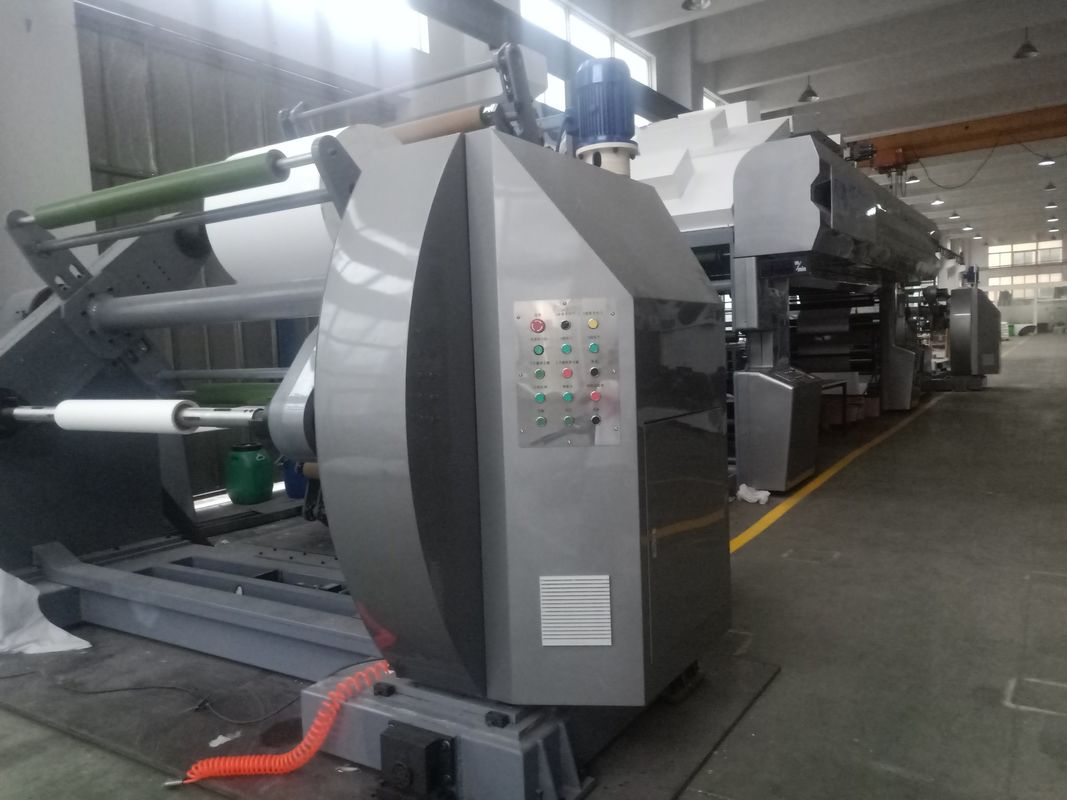

Sistema de desdobramento: adota um sistema rotativo automático de alimentação e desdobramento, o desdobramento adota servo-acionamento assíncrono, eixos A e B são recarregados através de um motor rotativo,Mecanismo automático de corte para a obtenção de papel de junta de volta sem interrupção de alta velocidade.
A tensão adota um conversor de frequência para controlar um servo assíncrono para descarga ativa,e a velocidade de descarga é controlada pelo vetor de conversor de frequência para fazer toda a máquina atingir uma tensão constante.
O processo adota um dispositivo de correcção EPC para corrigir o desvio do papel original.

Dispositivo de revestimento

O revestimento adota Yaskawa servo para controlar o revestimentoaniloxrolos para revestimento quantitativo.
A parte de alimentação da cola é controlada por uma bomba de diafragma pneumática.

Parte de secagem

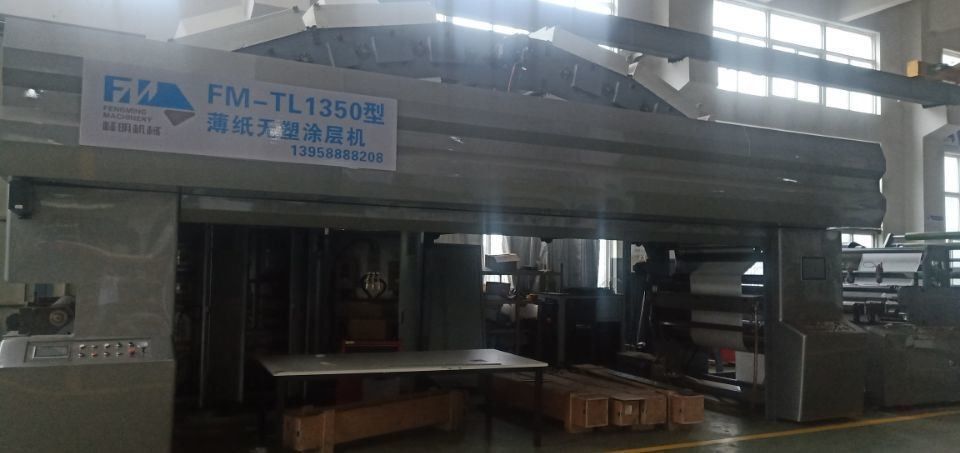

Forno especial de revestimento de papel fino curvo Fengming
O forno está equipado com um mecanismo automático de rosca de papel, que é conveniente e rápido para roscar papel, e evita o contato de alta temperatura entre os trabalhadores e o forno.
Vale a pena notar que a estrutura única do forno pode resolver eficazmente os graves problemas de enrolamento e rugas após revestimento de papel fino.
O rolo de passagem no forno está equipado com rolamentos, mas para reduzir os arranhões, um sistema de energia independente de sobrerolhamento está especialmente equipado.Reduzindo assim a tendência de atrito do rolo.
Todo o forno está equipado com um sistema de descarga de resíduos utilizado para a emissão de gases de escape.
A saída do forno está equipada com um sistema de arrefecimento a ar para arrefecer a superfície do material.

CRecepção e tração

Esta peça é equipada com uma pequena força de tração e um braço de balanço de tensão é utilizado para compensar o desvio de velocidade.apenas separar o rolo de tração)
Este grupo está equipado com um sistema de correcção EPC antes da recepção, que é utilizado para corrigir odesvioO enrolamento pode apresentar melhor uma superfície fina plana.

D. Não. ReemolduraçãoParte

Utilizando um dispositivo automático de mudança de rolos rotativo dos eixos A e B.

1O enrolamento adota um comando servo assíncrono dos rolos A e B, e os rolos A e B podem ser alterados a alta velocidade sem parar a máquina através do mecanismo de corte.
2O enrolamento está equipado com um sistema de correcção automática, e o papel é automaticamente corrigido para assegurar o enrolamento suave do papel.
3O enrolamento é equipado com um mecanismo de corte para realizar o controlo aleatório de rolos grandes e pequenos.

ESistema de refrigeração por água(este sistema é facultativo para os clientes, de acordo com as suas necessidades)requisitos)

Este sistema pode proporcionar uma unidade de arrefecimento eficiente após o arrefecimento por ar e antes do enrolamento..
Existem dois rolos de água de arrefecimento forçado dispostos no tipo "S", e a potência dos rolos de água vem de um motor de acionamento separado.
A fonte de energia para o arrefecimento é uma unidade de intercâmbio de refrigeração independente com um compressor.

Configuração de potência (299KW)

A. Sistema de alimentação (174,56 kW)

Ponto	pc	Potência	Potência total
Servomotores assíncronos de desalinhamento	2	30KW	60KW
Reemolduraçãomotor servomotor assíncrono	2	30KW	60KW
Servomotor de revestimento	1	4.4KW	4.4KW
Servomotor de tração	2	4.4KW	8.8KW
Motor giratório	2	4KW	8KW
Motor de corte	1	1.1KW	1.1KW
Papel através do motor	1	0.75KW	0.75KW
Motor de sopro	7	2.2KW	15.4KW
Motor de reabastecimento de água	1	0.75KW	0.75KW
Motor de rolos de arrefecimento	1	3.7KW	3.7KW
Chiller de água	1	11KW	11KW
Bomba de água	2	0.33KW	0.66KW

B. Sistema de aquecimento:(120 kW)

Ponto	pc	Potência	Potência total
Bloqueador de ar(1,2,3,4,5)	5	24KW	120KW

IR(Opcional)	7	18 kW	126 kW

C. Outros (1 kW)

Por favor, note que:
As estatísticas de potência são a potência de projeto e instalada. A potência de trabalho do sistema de energia é basicamente metade da potência instalada. A potência de aquecimento é o valor definido do trabalho real.devido à diferença nos parâmetros de configuração e velocidade de trabalho, o consumo de energia real está sujeito à utilização.
Se os produtos da empresa forem atualizados ou alterados, prevalecerá a actual configuração do produto.
